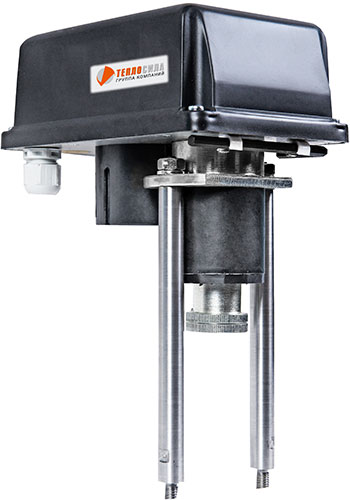

Механизмы исполнительные электрические прямоходные постоянной скорости
Назначение
Применяется в качестве электрического исполнительного механизма для регулирующих клапанов.
Основные технические данные
| Наименование параметров | Значение параметров | ||||
| ВЭП-05-3000 ВЭП-15-3000* |
ВЭП-06-3000 ВЭП-16-3000* |
ВЭП-07-3000 ВЭП-17-3000* |
ВЭП-08-3000 ВЭП-18-3000* |
ВЭП-09-3000 ВЭП-19-3000* |
|
| Напряжение питания | 187-242В, 50Гц | ||||
| Потребляемая мощность, ВА, не более | 18 | ||||
| Усилие отключения, Н | 3000 | ||||
| Выключение по моменту | Электронное, бесконтактное | ||||
| Выключение по положению | Регулируемые механические ограничители | ||||
| Датчик предельного момента (перегрузки) | Беспотенциальный контакт | ||||
| Режим работы | Повторно-кратковременный, ПВ не более 25% | ||||
| Рабочий ход, мм: | 20 | 40 | 20 | 20 | 40 |
| Номинальное время полного хода, c: | 63 | 125 | 63 | 63 | 125 |
| Управление | Трехпозиционное (открыть, регулировать, закрыть) | ||||
| Масса, кг, не более | 3,5 | ||||
| Степень защиты | IP54 | ||||
| Присоединительные размеры под зарубежные аналоги | STO "REGADA", AVM234S "SAUTER" |
ST "MINI" "REGADA" |
MC250/230 "TA" | MC250/230 "TA" | |
| Класс защиты от поражения электрическим током | 1 | ||||
| Срок службы | не менее 15 лет | ||||
* модефикация 15...19 - с дополнительными концевыми выключателями
Габаритные размеры
Рисунок 1. ВЭП -05-3000 (ВЭП-15-3000)
Рисунок 2. ВЭП -06-3000 (ВЭП-16-3000)
Рисунок 3. ВЭП -07-3000 (ВЭП-17-3000)
Рисунок 4. ВЭП -08-3000 (ВЭП-18-3000)
Рисунок 5. ВЭП -09-3000 (ВЭП-19-3000)
| 1-Крышка 2-регулируемые ограничители хода 3-съемный кожух 4-ходовая гайка 5-указательная гайка |
6-ключ ручного привода 7-гайка М8 8-шток клапана 9-присоединительная гайка 10-гайка М6 |

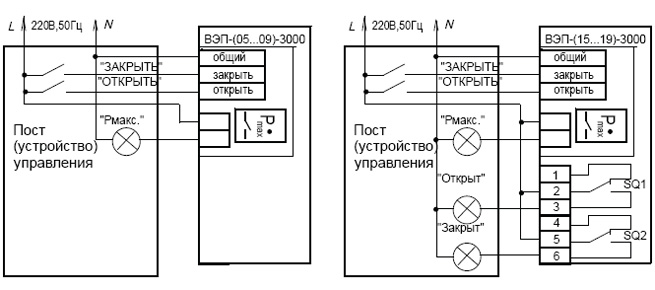

Схема подключения ВЭП-ХХ-3000
